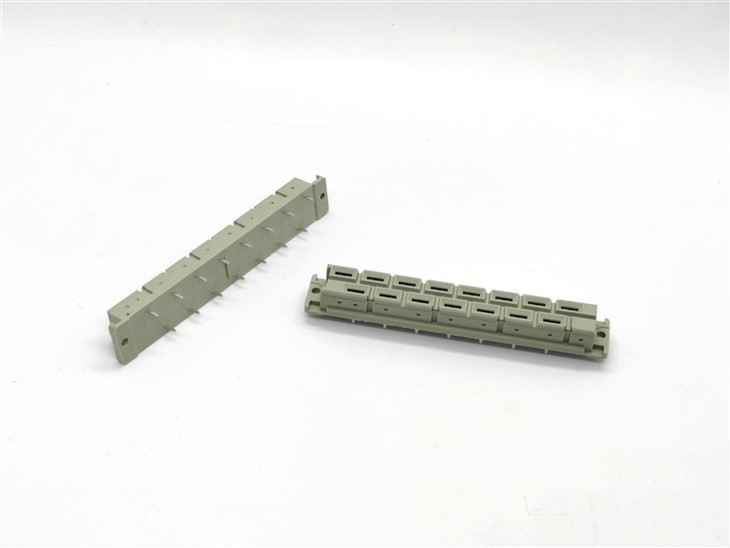

DIN41612 Pionowe złącza typu H15 typu H15

Atrybuty produktu

Model nr .: dfs -15- eis 0- d05

DIN41612 Pionowe żeńskie złącza wysokiej mocy H15 15 pozycji

Specyfikacje:

Obecna ocena: 3.0AMP

Rezystancja izolacji: 1000 mΩ min . w DC 100V

Rezystancja kontaktowa: maks. 20 mΩ

Napięcie wytrzymujące: AC 1000V przez 1 minutę

Temperatura pracy: -55 stopień do +105

Materiał kontaktowy: mosiądz

Skontaktuj się z poszyciem: au lub sn przez Ni

Materiał izolatora: pbt +30%gf ul 94v -0

Siła wstawiania: 128 Pin Max .120 n

Siła wycofania: 0 . 15n min.Per indywidualny kontakt

SPECYFIKACJA
Obecna ocena: 15AMP
Rezystancja izolacji: 1000 mΩ min . w DC 500V
Rezystancja kontaktowa: maks. 8mΩ
Napięcie wytrzymujące: AC 3100 V przez 1 minutę
Temperatura pracy: -56 stopień do +105
Materiał kontaktowy: mosiądz fosforowy
Skontaktuj się z poszyciem: au lub sn przez Ni
Materiał izolatora: pbt +30%gf ul 94v -0
Force wstawiania: 90n Max .
Siła wycofania: 0 . 2n min.Per indywidualny kontakt

2. Materiał:

2.1 Izolator: PBT +30%g/f

2.2 kontakt: c 5191- h

2.3 Blokada płyty: mosiądz

2.4 Wspornik: stop cynku

3. Zakończ:

3.1 Wspornik: Nikiel Plane

3.2 Kontakt: złoto splane na obszarze kontaktowym, plamowane cyny

Po lutowaniu nikiel nieokreślony

4. Enviroment:

Temperatura operacji: -55 stopień do +128
